CAD标注样式提高篇

普通的CAD标注很简单，只需要稍微的入门知识就可以；但是要将一张图纸标注得漂亮、干净，需要调整cad标注样式，今天东坡小编给大家讲解cad标注怎么提高。

CAD标注样式提高篇‍

工具/原料

台式电脑/笔记本

CAD软件

设置“标注样式”：

打开需要标注的图纸。

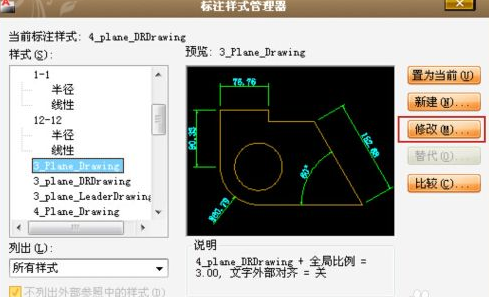

按键盘快捷键“D”,调出标注样式管理器对话框；也可以在菜单栏“格式”—-“标注样式”打开。这里我们可以选择“修改”一个已经存在的标注样式，当然也可以选择“新建”一个全新的。

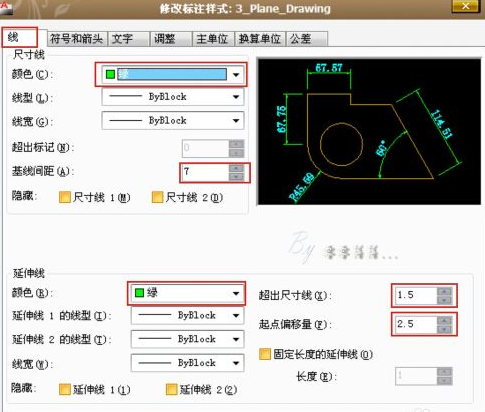

进入“线”设置：“尺寸线”指数字下的横线（箭头和尺寸线是同样的颜色）；“延伸线”指2根长竖线。参数参照下图进行修改。

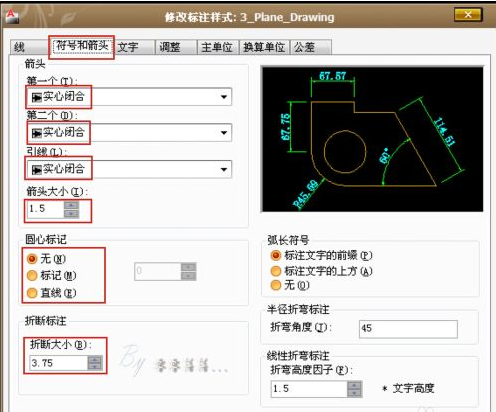

进入“符号和箭头”设置：先修改箭头的样子，然后修改箭头的大小；圆心按习惯，都可以选，影响不大。其他的参下图进行设置

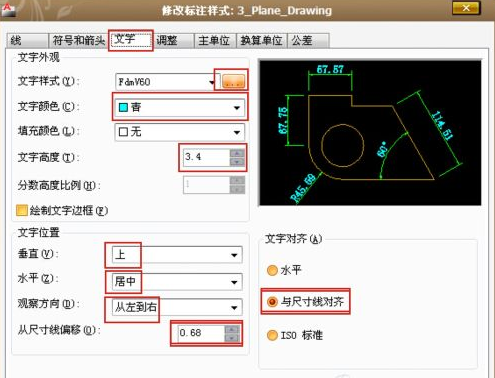

进入“文字”设置：首先选文字样式，主要就是选字体，点“...”进入，选宋体或其他的字体；然后修改文字大小3.4；然后修改文字位置和文字对齐方式。文字对齐方式选“与尺寸线对齐”是最好用的。其他的两个也可以试试，看看有什么区别。

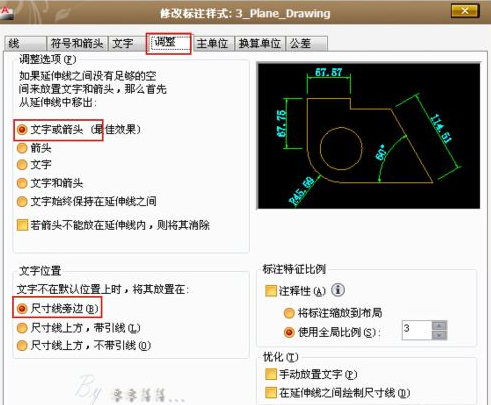

进入“调整”设置：参下图进行设置。

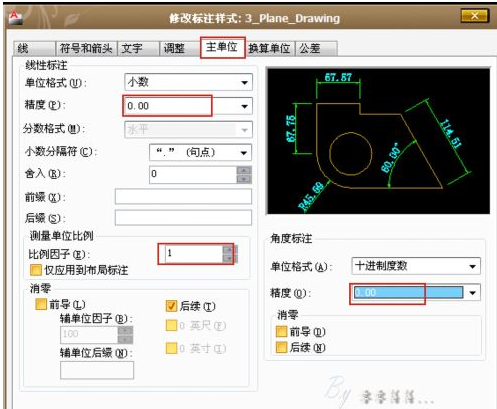

进入“主单位”设置：这里有2个精度，一个是线性尺寸，一个是角度尺寸。对于精度较高的制图，一般要选择精确到小数点后两位。参下图设置。

点击确定，回到标注样式管理器对话框，将修改好的标注样式“置为当前”，这样下次标注就默认使用这个标注样式了。

END

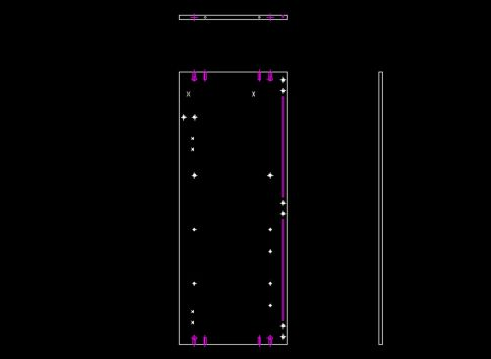

开始标注：

1

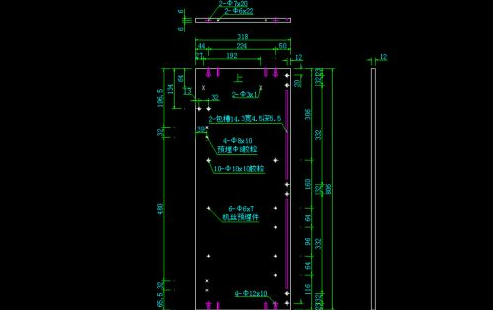

完成标注样式修改后，就可以开始对图纸进行标注了。

“线性标注”快捷键“dli”

“直径标注”快捷键“ddi”

“半径标注”快捷键“dra”

“连续标注”快捷键“dco”

END

注意事项

标注的时候要根据实际，我标注的这个是家具行业的“32mm”系统，在这里就不介绍了，以后另写。
